詳細介紹

氣動薄膜單座、套筒調節閥特點原理

ZJHP、ZJHM精小型氣動薄膜單座、套筒調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重理輕、動作靈敏、流體通道呈現S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液體保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。氣動薄膜單座、套筒調節閥有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20-300。適用流體溫度由-200℃至560℃范圍內多種檔次。泄漏標準有IV級或VI級，流量特性為線性或等百分比，多種多樣品種規格可供選擇。

氣動薄膜單座、套筒調節閥主要零部件材料

閥體、閥蓋	HT200、ZG230-450、ZG1Cr18Ni9Ti	閥芯、閥座	1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯	增強聚四氟乙烯	填料	聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片	橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片	膜蓋	A3
波文膜片	丁腈橡膠夾增強滌綸織物	彈簧	60Si2Mn
閥桿、推桿	2Cr13、1Cr18Ni9Ti	襯套	2Cr13

氣動薄膜單座、套筒調節閥主要技術參數

公稱通徑DN(mm) (閥芯直徑dn)		20				25	32	40	50	65	80	100	125	150	200	250	300	350	400
		10	12	15	20
額定流量系數KV	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L(mm)		10				16		25		40			60			100
膜片有效面積Ae(cm2)		280						400		600			1000			1600
信號范圍Pr(Kpa)		20～100、 40～200、 80～240 段幅；20～60、 60～100
氣源壓力Ps(Mpa)		0.14～0.4
固有流量特性		直線、等百分比
固有可調比R		50：1
允許泄漏量		硬閥座：Ⅳ級、軟閥座：Ⅵ級
公稱壓力PN(Mpa)		1.6、 4.0、 6.4
工作溫度t (℃)	常溫型	-20～200、 -40～250、 -60～250
	散熱型	-40～450、 -60～450
	高溫型	450～560
	低溫型	-60～100、 00～200、 -200～-250

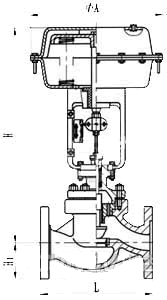

氣動薄膜單座、套筒調節閥外形及連接尺寸

公稱通徑			20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	PN16		185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40		190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64		200	210	220	251	286	311	337	394	440	475	630	700	765
H1	常	PN16	487	493	524	524	538	686	706	726	969	969	1009	1353	1390
	溫	PN40	487	493	524	524	538	686	706	733	979	979	1029	1373	1415
	型	PN64	497	503	534	534	546	696	713	743	999	999	1044	1385	1425
	中溫型		標準型加200					標準型加250			標準型加320			標準型加350
H2	PN16		53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40		53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64		63	68	75	83	88	100	105	125	148	170	203	235	265
A			282					360			470			620
法蘭標準			GB：1.6、2.5、4.0、6.4Mpa ANSI；150、300、600Lb JIS：10K、20K、30K

產品結構

溫馨提示：“氣動調節閥/ZJHP、ZJHM氣動薄膜單座、套筒調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
