高壓球閥/Q341F高壓法蘭鍛鋼球閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品特點
本系列球閥是根據用戶的需求，為滿足在硫化環境下的搞硫化應用裂化的要求，我的從設計、選材、制造、試驗、表面外理及涂漆都嚴格按美國腐蝕工程師會NACE標準要求進行。本系列球閥不僅選材廣泛且內件材料均彩用表面鍍鎳316材質、密封圈采用特制的聚合特資料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，使用壓力與溫度范圍廣，全通徑與縮徑齊備，并可配多種驅動裝置，是化工、石油炬煉制，天然氣開采與輸送系統理想的用閥選擇。長輸管線球閥價格,長輸管線球閥廠家,長輸管線球閥報價。

主要連接尺寸及重量

零件名稱	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	聚四氟乙烯 PTFE
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	聚四氟乙烯 PTFE
適用工況	適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質	硝酸等腐蝕性介質
適用工況	適用溫度	聚四氟乙烯 PTFE-29~180℃

產品型號

PQ47F0C	PQ47F0P	PQ47F0R	PQ47F50(Lb)C	PQ47F50(Lb)P	PQ47F50(Lb)R
PQ47F6C	PQ47F6P	PQ47F6R	PQ47F-300(Lb)C	PQ47F-300(Lb)P	PQ47F-300(Lb)R
PQ47F-25	PQ47F-25P	PQ47F-25R	PQ47F-600(Lb)C	PQ47F-600(Lb)P	PQ47F-600(Lb)R
PQ47F-40	PQ47F-40P	PQ47F-40R	PQ47F-900(Lb)C	PQ47F-900(Lb)P	PQ47F-900(Lb)R
PQ47F-64	PQ47F-64P	PQ47F-64R	PQ47F-900(Lb)C	PQ47F500(Lb)P	PQ47F500(Lb)R
PQ47F00	PQ47F00P	PQ47F00R	PQ47F500(Lb)C	PQ47F-2500(Lb)P	PQ47F-2500(Lb)R
PQ47F60	PQ47F60P	PQ47F60R	PQ47F-2500(Lb)C

主要連接尺寸及重量（國標）

公稱通徑	標準值								參考值				重量
	L		D	D1	D2	b	f	Z-Φd	H1	H2	H3	H4	重量
	法蘭	對焊	D	D1	D2	b	f	Z-Φd	H1	H2	H3	H4	Q47F	Q347F
mm	PN1.0(Mpa)
15	108	165	95	65	46	14	2	4-Φ14	145		210	346	4.5
20	117	190	105	75	56	16	2	4-Φ14	152		220	352	5.5
25	127	216	115	85	65	16	2	4-Φ14	162		235	364	7
32	140	229	140	100	76	18	2	4-Φ18	175		255	382	11.5
40	165	241	150	110	84	18	2	4-Φ18	188		280	406	17
50	178	292	165	125	99	20	2	4-Φ18	205	228	308	430	22	31
65	190	330	185	145	118	20	2	4-Φ18	222	248	340	460	28	39
80	203	356	200	160	132	20	2	8-Φ18	242	270	380	494	41	52
100	229	432	220	180	156	22	2	8-Φ18	265	294	430	538	48	71
125	346	508	250	210	184	22	2	8-Φ18		322	490	588		103
150	394	559	285	240	211	24	2	8-Φ23		358	560	644		180
200	457	660	340	295	286	24	2	8-Φ23		406	640	704		290
250	533	787	395	350	319	26	2	12-Φ23		468	730	766		400
300	610	838	445	400	370	26	2	12-Φ23		538	830	830		540
350	686	889	505	460	429	26	2	16-Φ23		610	940	922		734
400	762	991	565	515	480	26	2	16-Φ26		682	1060	1020		1005
450	864	1092	615	565	530	28	2	20-Φ26		755	1180	1114		1372
500	914	1194	670	620	582	28	2	20-Φ26		832	1300	1204		1880
600	1450	1394	780	725	682	34	2	20-Φ30		922	1420	1290		2648
700	1650	1549	895	840	794	34	2	24-Φ30		1015	1540	1375		3828
800	1850	1778	1015	950	901	36	2	24-Φ34		1110	1650	1448		5462
PN1.6(MPa)
15	108	165	95	65	46	14	2	4-Φ14	145		210	346	4.5
20	117	190	105	75	56	16	2	4-Φ14	152		220	352	5.5
25	127	216	115	85	65	16	2	4-Φ14	162		235	364	7
32	140	229	140	100	76	18	2	4-Φ18	185		255	382	11.5
40	165	241	150	110	84	18	2	4-Φ18	188		280	406	17
50	178	292	165	125	99	20	2	4-Φ18	205	228	308	430	22	31
65	190	330	185	145	118	20	2	4-Φ18	222	248	340	460	28	39
80	203	356	200	160	132	20	2	8-Φ18	242	270	380	494	41	52
100	229	432	220	180	156	22	2	8-Φ18	265	294	430	538	58	71
125	356	508	25	210	184	22	2	8-Φ18		322	490	588		103
150	394	559	285	240	211	24	2	8-Φ23		358	560	644		182
200	457	660	340	295	266	24	2	12-Φ23		406	640	704		292
250	533	787	405	355	319	26	2	12-Φ26		468	730	766		404
300	610	838	460	410	370	28	2	12-Φ26		538	830	830		545
350	686	889	520	470	429	30	2	16-Φ26		610	940	922		745
400	762	991	580	525	480	32	2	16-Φ30		682	1060	1020		1020
450	864	1092	640	585	548	34	2	20-Φ30		755	1180	1114		1392
500	914	1194	715	650	609	36	2	20-Φ34		832	1300	1204		1910
600	1450	1394	840	770	720	38	2	20-Φ36		922	1420	1290		2688
700	1650	1549	910	840	794	40	2	24-Φ36		1015	1540	1375		3878
800	1850	1778	1025	950	901	42	2	24-Φ39		1110	1650	1448		5522
PN2.5(MPa)
15	140	165	95	65	46	14	2	4-Φ14	150		218	354	4
20	152	190	105	75	56	14	2	4-Φ14	158		228	360	5
25	165	216	115	85	65	16	2	4-Φ14	166		245	374	7.5
32	178	229	140	100	76	18	2	4-Φ18	180		265	392	11.5
40	190	241	150	110	84	18	2	4-Φ18	195		290	416	16
50	216	292	165	125	99	20	2	4-Φ18	216	240	320	442	21	30
65	241	330	185	145	118	22	2	8-Φ18	234	260	355	475	28	39
80	283	356	200	160	132	24	2	8-Φ18	252	280	394	508	41	52
100	305	432	235	190	156	24	2	8-Φ23	278	308	445	552	58	72
125	381	508	270	220	184	26	2	8-Φ26		345	512	610		104
150	403	559	300	250	211	28	2	8-Φ26		390	592	686		180
200	502	660	360	310	274	30	2	12-Φ26		455	690	754		284
250	568	787	425	370	330	32	2	12-Φ30		528	790	826		390

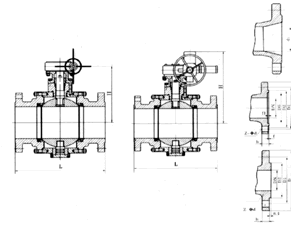

產品尺寸

溫馨提示：“高壓球閥/Q341F高壓法蘭鍛鋼球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
