Y型鍛鋼截止閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

鍛鋼截止閥體蓋連接設計形式有三種
一、體蓋螺栓連接鍛鋼截止閥，按這種連接形式設計的閥門，其的閥體與閥蓋用螺栓連接，采用纏繞式墊片密封，優點是方便在使用中的維護；
二、體蓋焊接連接鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋全焊密封，優點是無外泄漏；三、是壓力自緊式閥蓋鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。您可以根據實際情況合理選用我們的鍛鋼閥門。

鍛鋼截止閥設計與應用規范
1、設計制造：按ANSIB16.34； API602;BS5352
2、連接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺紋端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、閥門檢測和試驗;按API598
4、材料：按AISI/ASTM的規定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、標記按MSS-SP-25

鍛鋼截止閥結構
1、全徑或縮徑
2、明桿支架式
3、自定心壓板壓套式
4、螺栓連接、全焊密封連接以及內壓自緊式連接閥蓋
5、整體式上密封座
6、閥瓣可變換為節流型、針型、球型和止回型

鍛鋼截止閥適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保

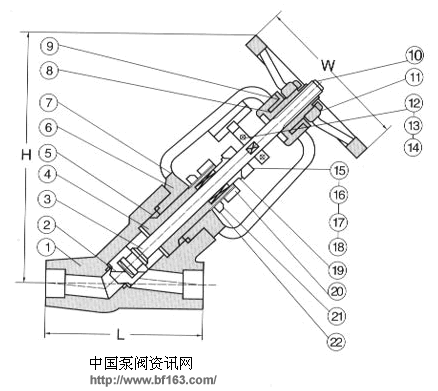

150-800Lb Y型鍛鋼截止閥主要尺寸及重量

規格				S				L	T				W	H(開) ≈	重量（㎏） ≈
英制		公制		A N S I		J I S			ANSI牙型60゜(NPT)		JIS.ISC.SC牙型55゜（PC）				重量（㎏） ≈
縮徑	全徑	縮徑	全徑	縮徑	全徑	縮徑	全徑		縮徑	全徑	縮徑	全徑			縮徑	全徑
3/8		10		17.6		17.9		79	3/8		3/8		100	153	1.9
1/2	3/8	15	10	21.8	17.6	22.2	17.9	79	1/2	3/8	1/2	3/8	100	158	1.9	2.1
3/4	1/2	20	15	27.1	21.8	27.7	22.2	92	3/4	1/2	3/4	1/2	100	192	2.1	2.3
1	3/4	25	20	33.8	27.1	34.5	27.7	111	1	3/4	1	3/4	125	252	3.3	3.6
1 1/4	1	32	25	42.6	33.8	43.2	34.5	120	1 1/4	1	1 1/4	1	160	252	7.5	7.8
1 1/2	1 1/4	40	32	48.7	42.6	49.1	43.2	152	1 1/2	1 1/4	1 1/2	1 1/4	160	289	7.5	8.2
2	1 1/2	50	40	61.1	48.7	61.1	49.1	172	2	1 1/2	2	1 1/2	180	330	11.4	12.0
	2		50		61.1		61.1	200		2		2	240	370	14.6	15.0

150-800Lb Y型鍛鋼截止閥標準材質

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥瓣	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
3	閥桿	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
4	墊片	304夾柔性石墨		316夾PTFE
5	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圓柱銷	A276 420		A182F304
8	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
9	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
11．13	螺母	A276 420
12	閥桿螺母	A194 2H	A194 4	A194 8	A194 8M
14	銘牌	SS
15	手輪	A197
16	填料	柔性石墨+碳素纖維PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～200℃
